ولكي تستفيد من هذه الخاصية لابد من تفعيل خاصية النقل عبر DMA من نظام التشغيل لديك ، ففي Win9x و ميلينيوم اذهب الى لوحة التحكم – النظام – إدارة الأجهزة – محركات أقراص – ثم تختار القرص الصلب و تضغط على خصائص ثم تذهب الى إعدادات و هناك تضع إشارة على مربع وصول مباشر للذاكرة DMA ثم تضغط على موافق.



الخاصية السابعة و السبعون: Ultra DMA-66/100 IDE Controller

الخيارات: Enabled, Disabled

تسمح لك هذه الخاصية بتفعيل أو تعطيل متحكم Ultra DMA-66/100 الإضافي المدمج باللوحة الأم (في حال توفره).

عليك تفعيل هذه الخاصية إن كان لديك أقراص صلبة موصلة الى هذا المتحكم ، و عليك تعطيلها في الحالات التالية :

1- إذا لم يكن لديك أي أقراص صلبة موصلة الى هذا المتحكم.

2- إذا لم يكن لديك على اللوحة الأم أي متحكم من هذا النوع.

في الحالتين السابقتين فإن تعطيل هذه الخاصية سيكون مفيدا في إسراع عملية إقلاع الجهاز.



الخاصية الثامنة و السبعون: USB Controller

الخيارات: Enabled, Disabled

تسمح هذه الخاصية بتفعيل أو تعطيل تخصيص خط IRQ للناقل المتسلسل العام USB (Universal Serial Bus)، فإذا كان لديك أية أجهزة USB فقم بتفعيل هذه الخاصية و إلا فقم بتعطيلها.



الخاصية التاسعة و السبعون: USB Keyboard Support

الخيارات: Enabled, Disabled

تسمح لك هذه الخاصية بتفعيل أو تعطيل دعم لوحة المفاتيح من النوع USB فإن كان لديك هذا النوع من لوحات المفاتيح فقم بتفعيل هذه الخاصية و إلا فقم بتعطيلها.



الخاصية الثمانون: USB Keyboard Support Via

الخيارات: OS, BIOS

هذه الخاصية تحدد فيما إذا كنت تريد أن يتم دعم لوحة المفاتيح من النوع USB من قبل البيوس أو نظام التشغيل.

لأداء أفضل اختر OS أما إذا كنت تستخدم لوحةالمفاتيح من الدوس فاختر BIOS.



الخاصية الواحدة و الثمانون: Init Display First

الخيارات: AGP, PCI

إذا كان لديك أكثر من بطاقة شاشة ، فهذه الخاصية تسمح لك بالإختيار بين البطاقتين AGP و PCI لجعلها البطاقة الأولية، أما إن كانت لديك بطاقة واحدة فتستطيع اختيار نوعها ( PCI, AGP) لتوفير الوقت على البيوس للتعرف عليها.



الخاصية الثانية و الثمانون: KBC Input Clock Select

الخيارات: 8MHz, 12MHz, 16MHz

تسمح لك هذه الخاصية التحكم بتردد ساعة لوحة المفاتيح ، ينصح باختيار 16MHz لأداء أفضل ، فإن واجهتك أية مشاكل مع لوحة المفاتيح فاختر قيمة أقل.



الخاصية الثالثة والثمانون: Onboard FDD Controller

الخيارات: Enabled, Disabled

تسمح لك هذه الخاصية بتفعيل أو تعطيل المتحكم بمحرك الأقراص المرنة على اللوحة الأم ، لهذا قم بتفعيل هذه الخاصية إذا كان لديك محرك أقراص مرنة متصل بالمتحكم على اللوحة الأم و قم بتعطيلها إذا لم يكن لديك محرك أقراص مرنة أو كان متصلا بمتحكم إضافي.



الخاصية الرابعة والثمانون: Onboard Serial Port 1/2

الخيارات: Disabled, 3F8h/IRQ4, 2F8h/IRQ3, 3E8h/IRQ4, 2E8h/IRQ3, 3F8h/IRQ10, 2F8h/IRQ11, 3E8h/IRQ10, 2E8h/IRQ11, Auto

تسمح لك هذه الخاصية بتعطيل أو توفير تحكم تلقائي أو يدوي بالمنفذ المتسلسل على اللوحة الأم ، الإختيار الأمثل هو Auto بأن تترك للبيوس مهمة تحديد I/O Address و IRQ المناسبين للمنفذ ، إذا لم تكن تستخدم هذا المنفذ فبإمكانك تعطيله لتحرر IRQ، أما إذا أردت أن تحدد بنفسك I/O Address و IRQ لغرض أن تحرر IRQ قد تم شغله من قبل المنفذ المتسلسل ، فتستطيع أن تختار بنفسك عنوان و خط IRQ آخر للمنفذ المتسلسل.



الخاصية الخامسة و الثمانون : Onboard IR Function

الخيارات: IrDA (HPSIR) mode, ASK IR (Amplitude Shift Keyed IR) mode, Disabled

تسمح لك هذه الخاصية بالتحكم بنمط إرسال البيانات الى جهاز خارجي باستخدام الأشعة تحت الحمراء ، في حال توفر هذه الخاصية في اللوحة الأم لديك.

هناك نمطان لهذا النوع من الإتصال ، و يمكن الإختيار بينهما بما يتناسب مع جهاز بث الأشعة المتوفر لديك.



الخاصية السادسة و الثمانون: Duplex Select

الخيارات: Full-Duplex, Half-Duplex

هذه الخاصية تسمح لك باختيار نمط الإرسال عبر جهاز الأشعة تحت الحمراء هل هو Full-Duplex أي إرسال و استقبال في نفس الوقت أو Half-Duplex أي إرسال في اتجاه واحد إما إرسال أو استقبال.



الخاصية السابعة و الثمانون: RxD, TxD Active

الخيارات: High, Low

تسمح لك هذه الخاصية بالتحكم بقطبية الإرسال عبر الأشعة تحت الحمراء هل هو عالي High أو منخفض Low و هذا يعتمد على نوع جهاز الإرسال لديك.



الخاصية الثامنة و الثمانون: Onboard Parallel Port

الخيارات: 3BCh/IRQ7, 278h/IRQ5, 378h/IRQ7, Disabled

تسمح لك هذه الخاصية اختيار عنوان I/O و IRQ المناسب للمنفذ المتوازي ، في أغلب الأحوال يعتبر الخيار 378h/IRQ7 هو الأنسب.



الخاصية التاسعة و الثمانون: Power On Function

الخيارات: Button Only, Keyboard 98, Hot Key, Mouse Left, Mouse Right

تسمح لك هذه الخاصية اختيار الطريقة التي تريد بها تشغيل جهازك.

إذا اخترت Button Only فلا تستطيع تشغيل جهازك إلا من خلال زر التشغيل.

إذا اخترت Keyboard 98 فسيتم تشغيل الجهاز بواسطة زر خاص في لوحة المفاتيح و ذلك إذا كانت لوحة المفاتيح لديك تدعم هذه الميزة و كان لديك على جهازك ويندوز 98.

إذا اخترت Hot Key فتستطيع تشغيل جهازك باستخدام لوحة المفاتيح مع اختيار المفتاح المناسب و تكون الخيارات من Ctrl+F1 الى Ctrl+F12.

إذا اخترت Mouse Left فتستطيع تشغيل جهازك بالنقر على الزر الأيسر للفأرة ( و التي يجب أن تكون من النوع PS/2).

إذا اخترت Mouse Right فتستطيع تشغيل جهازك بالنقر على الزر الأيمن للفأرة ( و التي يجب أن تكون من النوع PS/2).



الخاصية التسعون: Parallel Port Mode

الخيارات: Options : ECP, EPP, ECP+EPP, Normal (SPP)

تحدد هذه الخاصية نمط نقل البيانات المستخدم للمنفذ المتوازي ، و هناك أربع خيارات:

الخيار الأول : Normal (SPP) و هو يعمل مع جميع الأجهزة التي قد تتصل بالمنفذ المتوازي و لكنه بطيئ جدا.

الخيار الثاني: ECP (Enhanced Com Port) و هو يستخدم بروتوكول DMA و هو خيار سريع حيث تصل سرعة نقل البيانات التي يوفرها 2.5 ميجابت في الثانية و هو مناسب للأجهزة مثل الطابعات و الماسحات الضوئية Scanners.

الخيار الثالث: EPP (Enhanced Parallel Port) و هو خيار سريع أيضا و هو مناسب لمحركات الأقراص الخارجية التي تتصل بالمنفذ المتوازي مثل ZIP و نحوه.

الخيار الرابع: ECP+EPP و هو يستخدم إذا كنت تجهل النمط المناسب لك فتستطيع ترك الأمر للبيوس حيث سيستخدم أحد هذين النمطين و لكني أنصح باختيار الخيار الثاني أو الثالث و فقا للجهاز الذي لديك.



الخاصية الواحدة و التسعون: ECP Mode Use DMA

الخيارات: Channel 1, Channel 3

هذه الخاصية ستظهر فقط إذا اخترت في الخاصية السابقة أحد الخيارين : ECP أو ECP+EPP ، و في هذه الخاصية تستطيع اختيار نمط DMA المستخدم ، و يعتبر الخيار Channel 3 هو الإفتراضي و هو الخيار الأنسب و لكن إن تعرضت الى تعارض مع أجهزة أخرى تستخدم هذه القناة فاختر حينها Channel 1.



الخاصية الثانية والتسعون: EPP Mode Select

الخيارات: EPP 1.7, EPP 1.9

هذه الخاصية ستظهر فقط إذا اخترت في الخاصية قبل السابقة أحد الخيارين: EPP أو ECP+EPP و في هذه الخاصية تستطيع اختيار نمط EPP المستخدم ، فاختر EPP 1.9 لأداء أفضل و لكن إن واجهتك مشاكل مع جهازك فجرب الخيار EPP 1.7.



الخاصية الثالثة و التسعون: Assign IRQ For USB

الخيارات: Enabled, Disabled

هذه الخاصية مشابهة تماما للخاصية الثامنة و السبعون USB Controller و يجب تفعيلها فقط إذا كنت تستخدم أجهزة منصلة بمنفذ USB.



الخاصية الرابعة و التسعون: PNP OS Installed

الخيارات: Yes, No

إذا كنت تستخدم نظام تشغيل يدعم خاصية ركب و شغل Plug & Play (PnP) فاختر Yes و أما إذا كان نظامك لا يدعم هذه الخاصية فاختر No ، بالنسبة لمستخدمي ويندوز 2000 فإن ميكروسوفت تنصح باختيار No.



الخاصية الخامسة و التسعون: Assign IRQ For VGA

الخيارات: Enabled, Disabled

باستخدام هذه الخاصية تستطيع تخصيص خط IRQ لبطاقة مسرعات الرسوم لديك ، حيث أن أغلب بطاقات المسرعات تحتاج لذلك ، فإن كنت تملك مثل هذه البطاقات فقم بتفعيل هذه الخاصية ، و لكن إن كانت بطاقتك قديمة فلن تحتاج لتفعيلها.



الخاصية السادسة و التسعون: PCI IRQ Activated By

الخيارات: Edge, Level

هذه الخاصية نادرا ما تستخدم في البيوس.

تستخدم بطاقات ISA و PCI القديمة الخيار Edge و الذي يوفر فولطية واحدة وعدم تشارك في خطوط IRQ.

أما البطاقات الحديثة فتستخدم الخيار Level و الذي يوفر مستويات فولطية متعددة و يسمح بالتشارك في خطوط IRQ و هو الخيار الأفضل ما لم تكن تستخدم بطاقات قديمة.



الخاصية السابعة و التسعون: Force Update ESCD / Reset Configuration Data

الخيارات: Enabled, Disabled

تعتبر هذه الخاصية ESCD (Extended System Configuration Data) من ضمن الخواص التي يوفرها Plug & Play BIOS و التي تقوم بتخزين معلومات IRQ و DMA و I/O و إعدادات الذاكرة لكل من بطاقات ISA و PCI و AGP في الجهاز.

عادة يجب تعطيل هذه الخاصية ، و لكن إن قمت بإضافة بطاقة جديدة لجهازك ففشل في الإقلاع بشكل جيد فتستطيع تفعيل هذه الخاصية ليقوم البيوس بإعادة تنظيم إعدادات البطاقات في الجهاز.



الخاصية الثامنة و التسعون: Resource Controlled By

الخيارات: Auto, Manual

هذه الخاصية تسمح لك بالإختيار بين أن يقوم البيوس بالإعداد التلقائي لمعلومات IRQ و DMA الخاصة بالبطاقات في الجهاز أو إعدادها بشكل يدوي من قبل المستخدم.

يفضل اختيار Auto و لكن إن فشلت بعض البطاقات القديمة مثل Legacy ISA في الجهاز بالعمل كما يجب فاختر Manual و اختر معلومات IRQ و DMA المتوافقة مع البطاقات لديك.



الخاصية التاسعة و التسعون: PIRQ_0 Use IRQ No. ~ PIRQ_3 Use IRQ No.

الخيارات: Auto, 3, 4, 5, 7, 9, 10, 11, 12, 14, 15

يجب استخدام هذه الخاصية من قبل المستخدمين المحترفين أو المتقدمين فقط.

تسمح لك هذه الخاصية باختيار IRQ لبطاقات PCI و AGP بشكل يدوي ،و تعتبر هذه الخاصية مفيدة خاصة عندما تقوم بنقل القرص الصلب من جهاز الى آخر و لا تريد أن تعيد تنصيب نظام التشغيل ليعيد التعرف على إعدادات IRQ ، لهذا إن قمت باختيار إعدادات IRQ للبطاقات في الجهاز الجديد بما يتفق مع الإعدادات في الجهاز القديم سيحل الكثير من المشاكل عند تشغيلك للقرص الصلب مع نظام التشغيل في الجهاز الجديد.

ملاحظات:

1- إذا قمت هنا باختيار IRQ محدد فإنك لن تستطيع استخدام نفس IRQ لبطاقات ISA.

2- كل شق PCI يستطيع تفعيل حتى 4 مقاطعات Interrupts : INT A, INT B, INT C , INT D.

3- شق AGP يستطيع تفعيل حتى قطاعان: INT A و INT B.

4- عادة فإن كل شق يستخدم المقاطعة INT A أما باقي المقاطعات فتكون بمثابة مقاطعات إحتياطية في حالة أن كانت بطاقة ما تحتاج الى أكثر من خط مقاطعة IRQ أو كان خط المقاطعة المطلوب مشغولا من قبل جهاز آخر.

5- شق AGP و شق PCI الأول يتشاركان في نفس خطوط المقاطعة IRQ.

6- شقي PCI الرابع و الخامس يتشاركان في نفس خطوط المقاطعة IRQ.

7- USB يستخدم PIRQ_4.

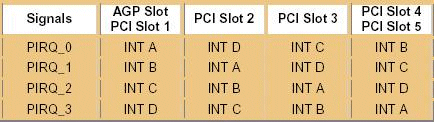

في الجدول التالي عرض للعلاقة بين PIRQ و المقاطعات INT.



نلاحظ من الجدول أن المقاطعات موزعة بشكل يقلل من فرص حدوث تعارض، و لكن نظرا لتشارك شق AGP و شقPCI الأول في نفس خطوط المقاطعة IRQ و نفس الأمر بالنسبة لشقي PCI الرابع و الخامس فإنه من المستحسن استخدام أحد الشقين المتشاركين فقط إلا إن كانت باقي الشقوق مشغولة.

عادة يجب اختيار Auto و لكن إن رغبت في الإعداد بشكل يدوي فعليك فعل ما يلي:

1- تفحص رقم الشق للبطاقة التي تود اختيار IRQ لها.

2- تفحص الجدول السابق لتعرف PIRQ المناسب.

3- اختر رقم المقاطعة المطلوب ل PIRQ .

لنأخذ مثالا على ذلك:

لنفترض أن لديك بطاقة شبكة مركبة في جهازك في شق PCI الثالث ، إذا راجعنا الجدول سنجد أن PIRQ الإبتدائي للشق الثالث هو PIRQ_2 لأن جميع البطاقات تستخدم INT A في حال توفره، بعد ذلك اختر IRQ الذي تريده و لنفترض أنه IRQ 7 ليستخدم من قبل PIRQ_2 في خيارات هذه الخاصية.

إذا نستنتج ما يلي:

رقم IRQ الخاص بالبطاقة في الشق PCI 1 أو AGP يجب أن يستخدم من قبل PIRQ_0.

رقم IRQ الخاص بالبطاقة في الشق PCI 2 يجب أن يستخدم من قبل PIRQ_1.

رقم IRQ الخاص بالبطاقة في الشق PCI 3 يجب أن يستخدم من قبل PIRQ_2.

رقم IRQ الخاص بالبطاقة في الشق PCI 4 أو PCI 5 يجب أن يستخدم من قبل PIRQ_3.



الخاصية المئة : CPU Drive Strength

الخيارات: 0 ، 1، 2، 3

تحدد هذه الخاصية قوة إشارات نقل البيانات من مجموعة الرقائق الى المعالج ، كلما كانت القيمة أعلى كانت الإشارة أقوى ، و تعتبر هذه الخاصية مفيدة عندما ترغب بزيادة سرعة معالجك فإن زيادة قوة الإشارة يساعد على زيادة و تحسين ثبات النظام عند زيادة سرعة المعالج.



الخاصية المئة و واحد : Force 4-Way Interleave

الخيارات: Enabled, Disabled

هذه الخاصية مشابهة للخاصية السادسة و الثلاثون SDRAM Bank Interleave ،فإذا كانت الذاكرة لديك تتكون من ألواح 64 ميجابايت أو أكثر فقم بتفعيل هذه الخاصية فإن لم تكن كذلك فقم بتعطيل هذه الخاصية.
